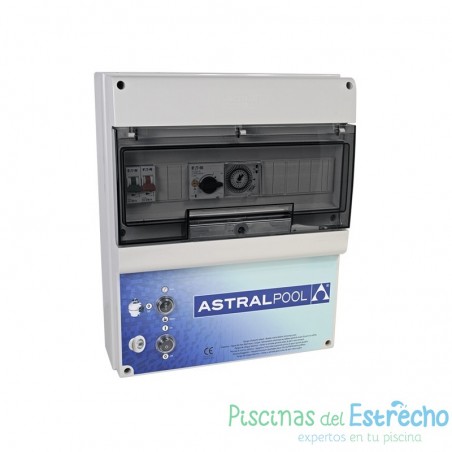

Armarios de Maniobra 1 bomba y control de 1 luz subacuática + transformador de 300W
- Cuadro de armario para bomba de filtración y control de iluminación con transformador de 300 W.
- Armario estanco IP65.
- Incluye Transformador de 300 W.
- Compuesto por: Protección por magnetotérmico, interruptor automático/paro/manual, reloj programador, contactor e interruptor encendido de luces de piscina.
¿Para qué tipo de piscina esta indicado este cuadro?
- Para piscinas con una 1 bomba + Control de Iluminación
- Te permite ponerlo en manual , apagado o automático
- Reloj programador
- Interruptor para focos
- INCLUYE TRANSFORMADOR
Características Cuadros:
Protección IP-65. Cristal transparente con cierre y llave. Todos los productos son compatibles con:
- 220/240V 1-fase (P+N+T) 50Hz/60Hz
- 380/415V 3-fase (3P+N+T) 50Hz/60Hz
- 220/230V 3-fase (3P+T) 50Hz/60Hz
Reloj de control 24H con pasos de programación cada ¼h. Conexión para control remoto de la bomba (run/stop,...) para equipo auxiliar (detector frío, nivel control...). Todos los productos se entregan con:
- Esquema eléctrico
- Diagrama de conexión
- Instrucciones de instalación
- Certificado de conformidad CE
- Prensa estopa para cada entrada y salida de cable.
- Tornillos y tacos (4) para instalarlo en pared.
- Protección magnetotérmico
- Contactor,
- Reloj de programación 24 h.
- 3 posiciones: Auto / 0 / manual.
- Salida protegida para luz subacuática.
Nota informativa:
Dependiendo de la corriente nominal de la bomba de filtración se debe seleccionar el tipo de armario
Tipo | Corriente Rango |
Potencia 1-fase 230V |
Potencia 3-fases 400V |
Potencia 3-fases 230V |
A | 1,6A - 2,5A | 1/4 CV | 3/4 CV - 1 CV | 1/2 CV |
B | 2,5A - 4A | 1/2 CV | 1,5 CV - 2 CV | 3/4 CV - 1 CV |
C | 4A - 6,3A | 3/4 CV - 1 CV | 3 CV* | 1,5 CV |
D | 6A - 10A | 1,5 CV | 4 CV** | 2 CV - 3 CV |
* También 3,5 CV 400V 3~ de plástico (Cód. 08003)
** También 4,5 y 5,5 CV 400 V 3~de plástico (Cód. 08004, 08005)
Manual de instalación Armario de maniobra para protección de la bomba
Manual de recambios Armario de maniobra para protección de la bomba
Tabla técnica Armario de maniobra para protección de la bomba
