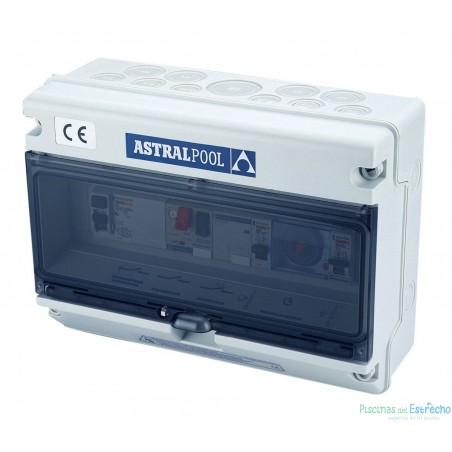

Armarios de Maniobra 1 bomba y control de luz subacuática con diferencial monofásico

224,90 €
Impuestos incluidos
  • Cuadros de maniobra para 1 bomba + Control de Iluminación (SIN TRANSFORMADOR), con diferencial de protección monofásico.
  • Armario estanco IP65
  • Compuesto por: protección por magnetotérmico, interruptor automático/paro/manual, reloj programador, contactor y interruptor magnetotérmico para foco
  • NO INCLUYE TRANSFORMADOR
  • Fácil y sencillo de instalar y programar
MODELO
Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)

¿Para qué tipo de piscina esta indicado este cuadro?

  • Diferencial para proteger contra derivaciones
  • Te permite ponerlo en manual , apagado o automático
  • Reloj programador
  • Interruptor para focos
  • NO INCLUYE TRANSFORMADOR

Características Cuadros:

Protección IP-65. Tapa transparente con cierre y llave.

Reloj de control 24H con pasos de programación cada ¼h. Conexión para control remoto de la bomba (run/stop,...) para equipo auxiliar (detector frío, nivel control...). Todos los productos se entregan con:

  • Esquema eléctrico
  • Diagrama de conexión
  • Instrucciones de instalación
  • Certificado de conformidad CE
  • Prensa estopa para cada entrada y salida de cable.
  • Tornillos y tacos (4) para instalarlo en pared.
  • Diferencial,
  • Protección magnetotérmico
  • Contactor,
  • Reloj de programación 24 h. 3 posiciones:
  • Auto / 0 / manual.
  • Salida protegida y controlada para luz subacuática.

Nota informativa:

Dependiendo de la corriente nominal de la bomba de filtración se debe seleccionar el tipo de armario

Tipo Corriente
Rango
Potencia
1-fase 230V
A 1,6A - 2,5A 1/4 CV
B 2,5A - 4A 1/2 CV
C 4A - 6,3A 3/4 CV - 1 CV
D 6A - 10A 1,5 CV

01BO25725

Descargas

Man Instalación Armario 1 bomba

Manual de instalación Armario de maniobra para protección de la bomba

Descargas (37.56k)

Recambios Armario 1 bomba

Manual de recambios Armario de maniobra para protección de la bomba

Descargas (26.63k)

Tabla Técnica Armarios

Tabla técnica Armario de maniobra para protección de la bomba

Descargas (28.21k)
