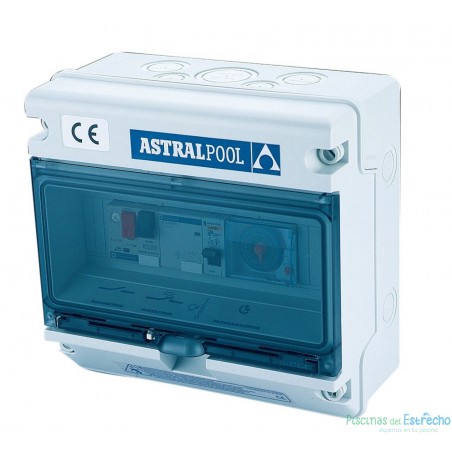

Armarios de Maniobra Para 1 bomba

128,90 €
Impuestos incluidos
  • Cuadros de maniobra para 1 bomba.
  • Armario estanco IP65.
  • Compatible con 230 V y 380 V.
  • Compuesto por: Protección por magnetotérmico, interruptor automático/paro/manual, reloj programador 24 h, contactor.
  • Fácil y sencillo de instalar y programar con esquema eléctrico
MODELO
Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)

¿Para qué tipo de piscina esta indicado este cuadro?

  • Para piscinas con una 1 bomba
  • Te permite ponerlo en manual, apagado o automático
  • Reloj programador

Características Cuadros:

Protección IP-65. Cristal transparente con cierre y llave. Todos los productos son compatibles con:

- 220/240V 1-fase (P+N+T) 50Hz/60Hz

- 380/415V 3-fase (3P+N+T) 50Hz/60Hz

- 220/230V 3-fase (3P+T) 50Hz/60Hz

Reloj de control 24H con pasos de programación cada ¼h. Conexión para control remoto de la bomba (run/stop,...) para equipo auxiliar (detector frío, nivel control...). Todos los productos se entregan con:

  • Esquema eléctrico
  • Diagrama de conexión
  • Instrucciones de instalación
  • Certificado de conformidad CE
  • Prensa estopa para cada entrada y salida de cable.
  • Tornillos y tacos (4) para instalarlo en pared.
  • Protección magnetotérmico
  • Contactor.
  • Reloj de programación 24 h.
  • 3 posiciones: Auto / 0 / manual.


Nota informativa:

Dependiendo de la corriente nominal de la bomba de filtración se debe seleccionar el tipo de armario.

Tipo Corriente
Rango
Potencia
1-fase 230V
Potencia
3-fases 400V
Potencia
3-fases 230V
A 1,6A - 2,5A 1/4 CV 3/4 CV - 1 CV 1/2 CV
B 2,5A - 4A 1/2 CV 1,5 CV - 2 CV 3/4 CV - 1 CV
C 4A - 6,3A 3/4 CV - 1 CV 3 CV* 1,5 CV
D 6A - 10A 1,5 CV 4 CV** 2 CV - 3 CV

* También 3,5 CV 400V 3~ de plástico (Cód. 08003)

** También 4,5 y 5,5 CV 400 V 3~de plástico (Cód. 08004, 08005)

01BO25717

Descargas

Man Instalación Armario 1 bomba

Manual de instalación Armario de maniobra para protección de la bomba

Descargas (37.56k)

Recambios Armario 1 bomba

Manual de recambios Armario de maniobra para protección de la bomba

Descargas (26.63k)

Tabla Técnica Armarios

Tabla técnica Armario de maniobra para protección de la bomba

Descargas (28.21k)
